8x8" Flishugger WC88

Woodland Mills WC88 PTO-drevet 8” Flishugger
Vi er stolte over å presentere vår 8" PTO-drevne flishugger med auto hydraulisk innmating. WC88 er en videreutvikling av WC68 spesielt utviklet for småskala skogbruk. WC88 er et svært prisgunstig alternativ uten å gå på bekostning av hverken ytelse eller kvalitet. WC88 er en kraftig flishugger med innmatingskapasitet på hele 8" x 8" (20 x 20 cm) og fordrer minimale krav til traktorstørrelse målt mot produksjonskapasitet. Bygget for å gi mest verdi for pengene. Overbelastning skjermes av de 4 kilereimene i reimoverføringen og brytepinne på PTO-aksel.


Teknisk spesifikasjon:

• For traktor med PTO-effekt > 35 HK
• 225 mm bred innmatervalse
• 200 x 200 mm innmateråpning
• Innmatningsoperasjon: Forover-/nøytral-/revers (hydraulisk)
• Trinnløs matehastighet
• Separat hydraulik- pumpe/system drevet via drivaksling/PTO fra traktor
• Direkte PTO-drevet hydraulikkpumpe
• Hengslet svinghjulhus designet for rask og enkel skift av kniver
• 4 stk vendeskjærskniver
• Ø- 60 cm løpehjul på 55 kg med 4 reversible kuttere produsert i 18 mm tykt stål
• Kutter og løpehjulshastighet: 1100 o/min ved 595 o/min på PTO (1000/540 o/min. PTO/løpehjul = 1:1,85)
• Kutterhus laget av 8 mm tykt stål.
• 360 graders roterbar flisutkaster
• Sammenleggbart innmatertrakt for minimalt fotavtrykk ved lagring
• 6 mm godstykkelse i hele stålkonstruksjonen
• Smørbare standard lager av god kvalitet
• 3-punkts kat-2 traktorfeste
• Pulverlakkerte overflater
• Hydraulikkslanger med beskyttelsesstrømper på alle utsatte steder.
• 1 times monteringstid
• PTO-kobling inkludert
• 20 ltr hydraulikkolje ISO-32. Medfølger ikke.
• Vekt 477 kg
• 3-års garanti

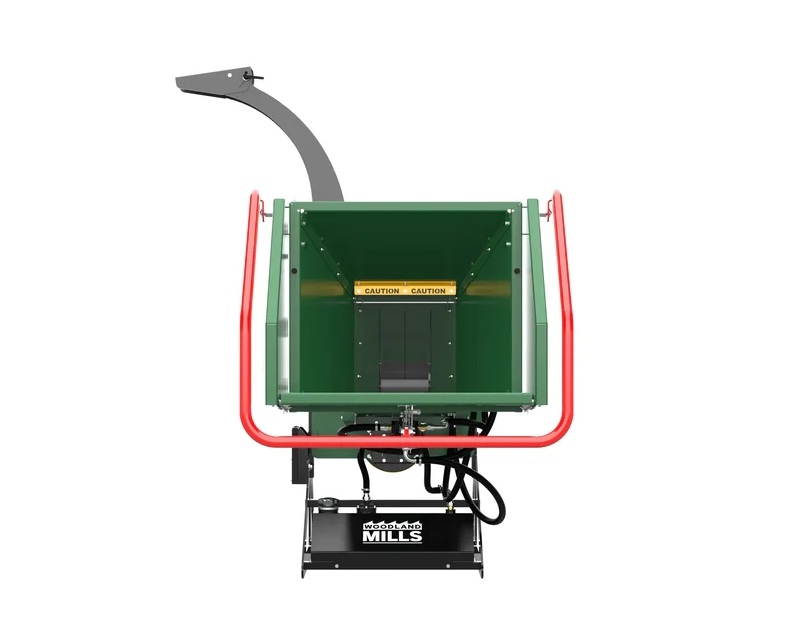

Kapasitet

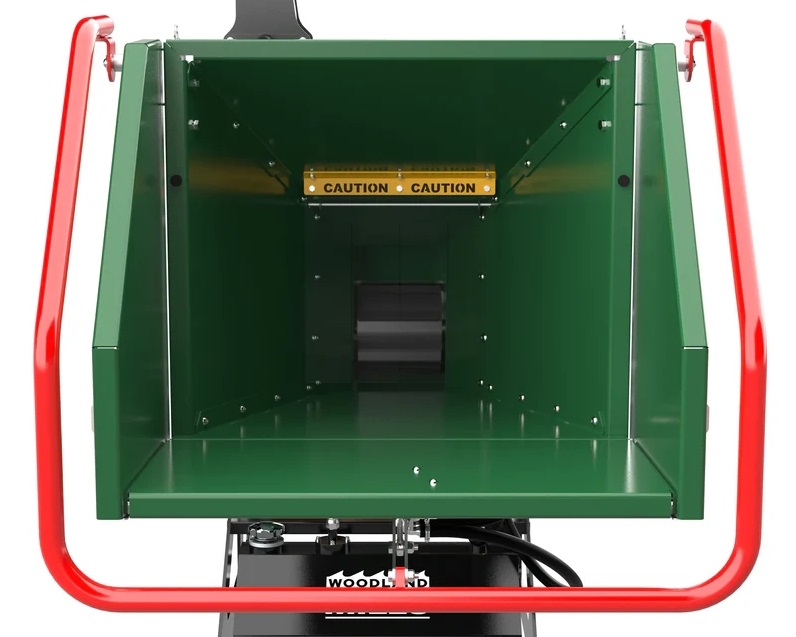

WC88 er en moderne flishugger beregnet for traktorer med motorytelse fra 35 HK målt på kraftuttaket. Den er utsyrt med en stor og kraftig innmatingstrakt med åpning på hele 23" x 27" (58 x 69 cm) som snevres inn til 8 x 8" (20 x 20 cm). Der sitter den kraftige hydraulisk drevne innmatervalsen med en diameter på hele 8,25" (21 cm) som effektivt hugger tak i virket og trekker det med stor kraft inn i kutteren.

Hydraulisk innmatingssystem
Virket mates inn i kutterverket på WC88 via den 8,25" (21 cm) diameter store innmatervalsen med kraftige tverrgående tenner. Matevalsen er hydraulisk drevet via flismaskinens eget hydrauliske system. Matehastigheten er trinnløs regulerbar med egen hendel, noe som gjør det enkelt å håndtere alle slags virkesdimensjoner i kombinasjon med relativ liten traktormotor. Hydraulikkpumpen har reimdrift fra det overdimmensjonerte kutterhodet som leverer en praktisk svinghjulseffekt som sikrer jevn og stabil drift selv ved svært variernde virkesdimmensjoner og liten motorkapasitet. Trykket/presset på matevalsen sikres av to kraftige spiralfjærer som kan justeres etter behov for å unngå manuell mating.

Trinnløs innmaterhastighet

Hendel for trinnløs regulering av innmaterhastighet tilpasset din traktormotor





Reguleringshendelen
Plassert lett tilgjengelig til høyre for innmatingstrakten

Kutter- og utkasterhodet
Det dynamisk balanserte kutter- og utkasterhodet har en diameter på 24" (61 cm), produsert i 1" (25 mm) tykt stål veier hele 55 kg. Hodet er montert på en 2" (5 cm) aksling og er forsynt med 2 stk smørbare industri-lager. Kutterhodet har 4 stk vendbare kuttere samt like mange utkasterblader og roterer med fantastiske 1100 o/min. som sikrer maksimal kasteevne, dobbelt så kraftig som WC68.

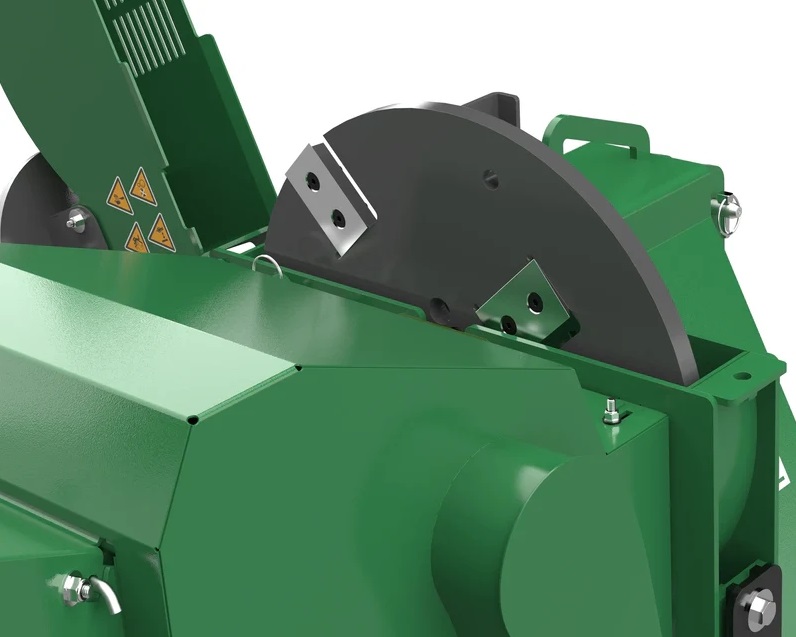

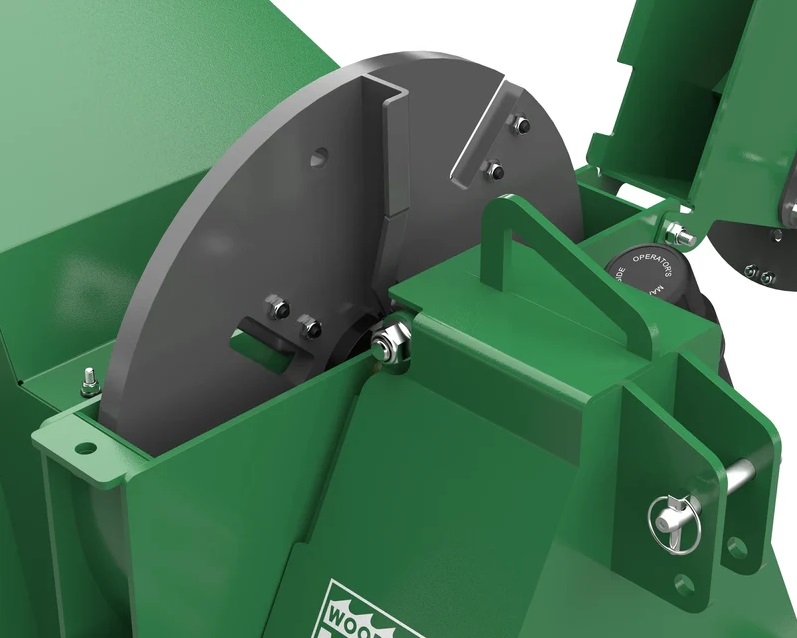

Kniver og knivskifte
WC88 er som nevnt utstyrt med 4 stk vendbare kniver. Vendbare for å spare tid og penger ved raskt å kunne vende dem en gang i stede for å skifte de ut hver gang de må slipes. Hver kniv er festet med forsenkede M10 skruer og låsemuttere. Den smarte utformingen av selve kutterhuset med den hengslede overdelen gjør det svært enkelt å komme til knivene for knifskifte. Trekk ut låsebolten og vipp opp den øvre halvdelen av kutterhuset og du har full tilgang til knivene og kutterhodet.

Egen festebrakett for motorsaga :-)

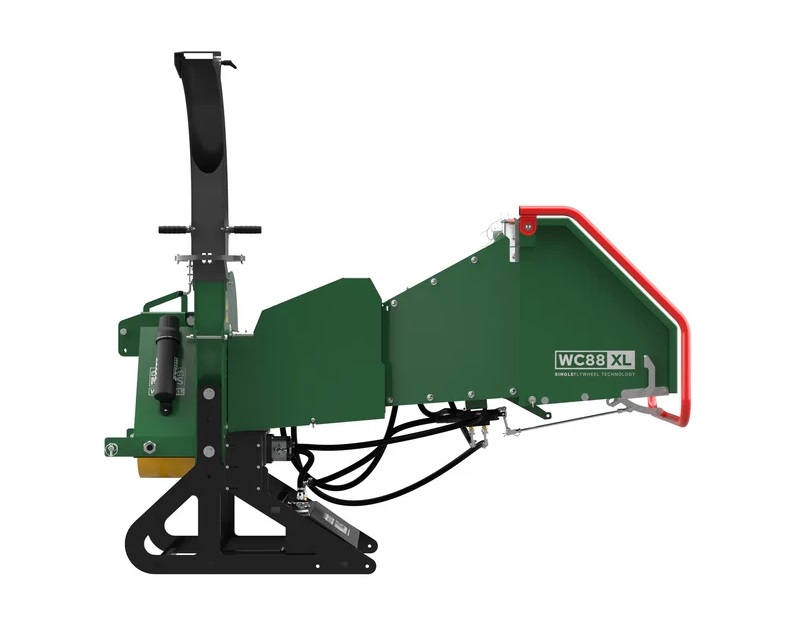

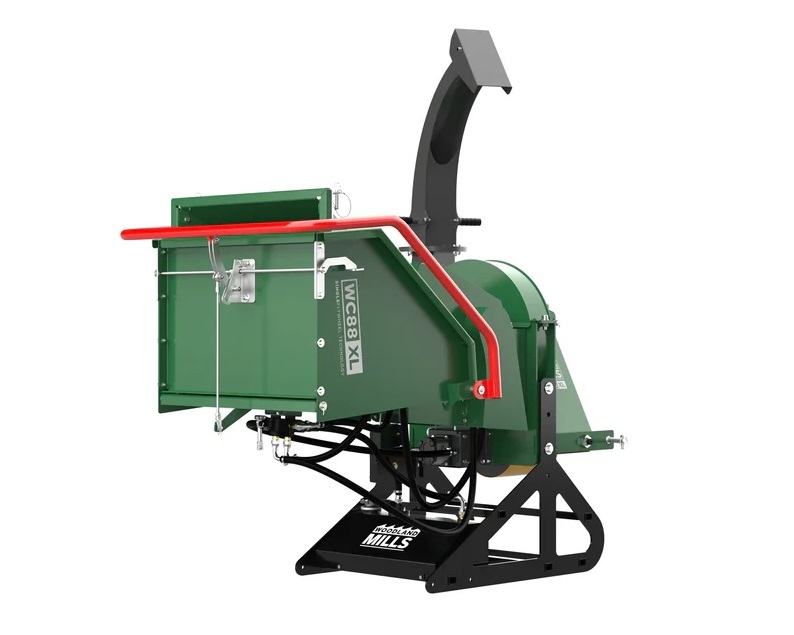

Walk around

Transport- og lagringsmodus

Miljø:

Utkasteren

Utkasteren er konstruert for å kunne svinges 360 grader rundt for å levere flisen dit du ønsker. Ved å løsne øyebolten kan du svinge utkasteren dit du vil og fylle hengeren, siloen eller hvor du måtte ønske å levere flisen. Enden på utkasteren står ca 75" (190 cm) over bakkenivå noe som gjør det enkelt å levere flisen bak i en lastebil eller høy henger. Med den justerbare utkasterflippen ytterst på utkasteren kan du finjustere den vertikale retningen flisen skal ta. Still den helt opp for maksimal utkastdistanse eller trekk den ned for å lever flis på bakken rundt der du står.



PTO-aksling
Inkludert medfølger PTO-aksel komplett med shear-pin.



Høydejusterbar rammekonstruksjon
WC88 er montert på en kraftig stålramme laget av 12,5 mm tykt laserskåret platestål. Denne stålrammen kan justeres vertikalt med 6" (15 cm) og tilpasses PTO-aksling  fra 21,5" (55 cm) til 27,5" (70 cm) over bakkenivå for å tilpasses forskjellige traktorstørrelser. Montèr flishuggeren på 3-punktsfestet, løft den opp i passende høyde, løsne de fire boltene som holder kutterverket til rammen og senk stålrammen til bakken og skru boltene til igjen.

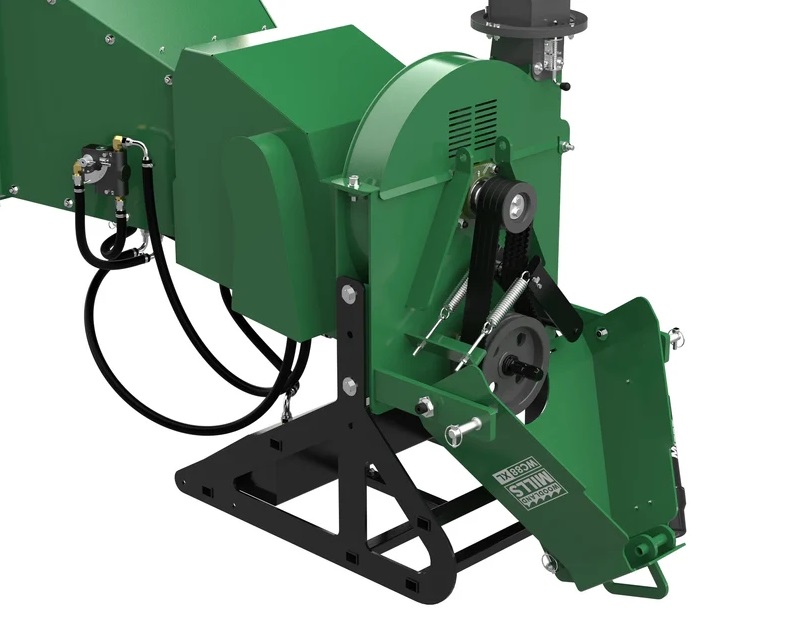

Reimdriftsystem
Reimdriften er beskyttet av et ståldeksel laget av 6,5 mm tykt platesål som er hengslet i nedkant og låst på toppen med en låsesplint. Trekk ut låsesplinten og vipp frem dekselet for fri tilgang til drivverk og reimer. Den medfølgende PTO-akslingen tilkobles PTO-akslingen som sitter på den 2" tykke akslingen til det nederste reimskivesettet. Fire kraftige BX kilereimer sørger for effektiv og sikker drift av flishuggeren og det interne hydraulikkanlegget til mateverket. Reimene holdes hele tiden stramme med den selvregulerende reimstrammeren. Dette systemet forlenger reimenes levetid betydelig, motvirker sluring og reduserer frekvensene med å stramme etter reimene. Reimskift er også vesentlig forenklet ved at man trekker tilbake reimstrammeren før man hekter av de gamle og setter på de nye reimene. Reimoverføringen fungerer også som sikkerhet mot overbelasning ved bruk av større traktorer.

Fragmentet har stort bruksområde.
Alt fra talle til fyringsflis, luktfri dekkflis i bed og skråninger, fyllmasse og dekklag over membran under bæremasse til vei over våtmark m.m. Tørket i vedsekk er den også ideell til opptenningsflis i vedovner o.l.

Transportmål, 477 kg


Målskisser:



MANUAL:
